Cartographie et graphisme de Muryaden 1

Après avoir écrit le scénario, l'étape suivante a consisté à donner vie à ce monde.
Il a donc fallu dessiner des cartes des différents lieux prévus dans l'aventure.
Nous sortîmes nos crayons de couleur et laissâmes notre imagination guider notre main.

Nous ne voulions pas faire un monde trop vaste car les jours de vacances étaient comptés et nous savions que nous n'aurions pas le temps de développer des programmes complexes pour faire l'encodage des données.

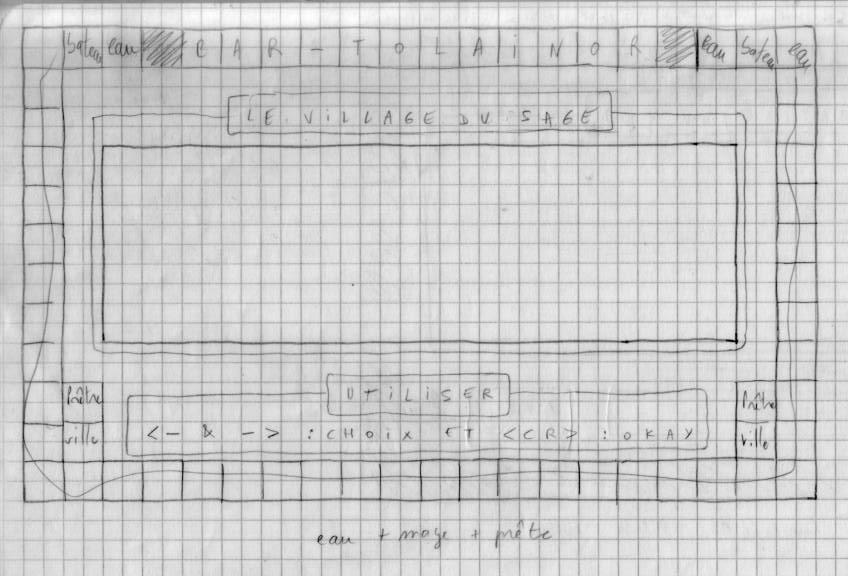

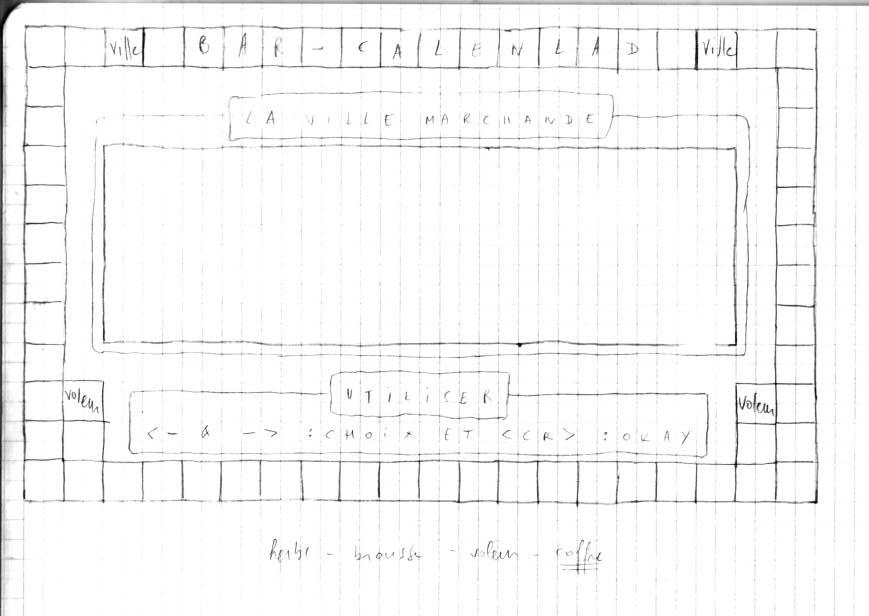

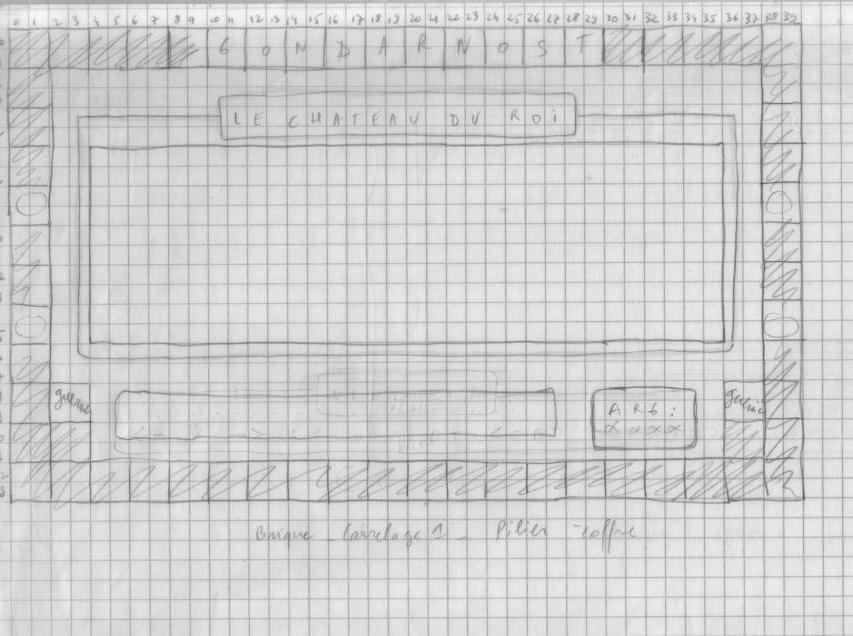

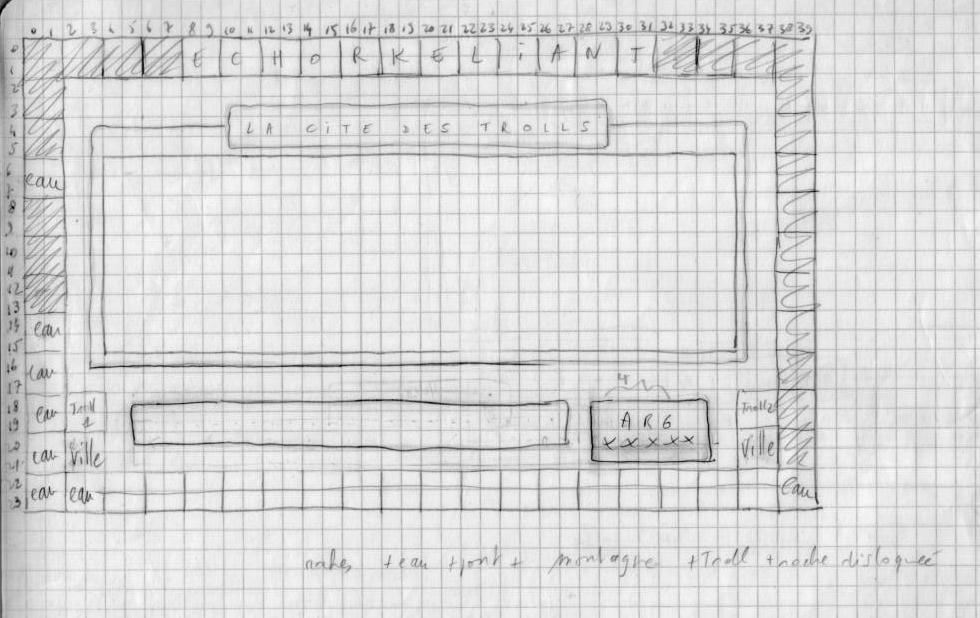

Nous nous sommes contentés de petits programmes BASIC qui nous permettaient de saisir ligne à ligne chaque partie des cartes. Même avec des cartes réduites, ce fut quand même particulièrement long et fastidueux surtout dans la phase de contrôles. Pour réduire la tâche, nous avions décidé de ne pas rendre les villes explorables. Idem pour le chateau Gondarnost. On a préféré proposer une image fixe avec des menus de choix plutôt que de passer encore beaucoup de temps à dessiner et saisir les datas manuellement.

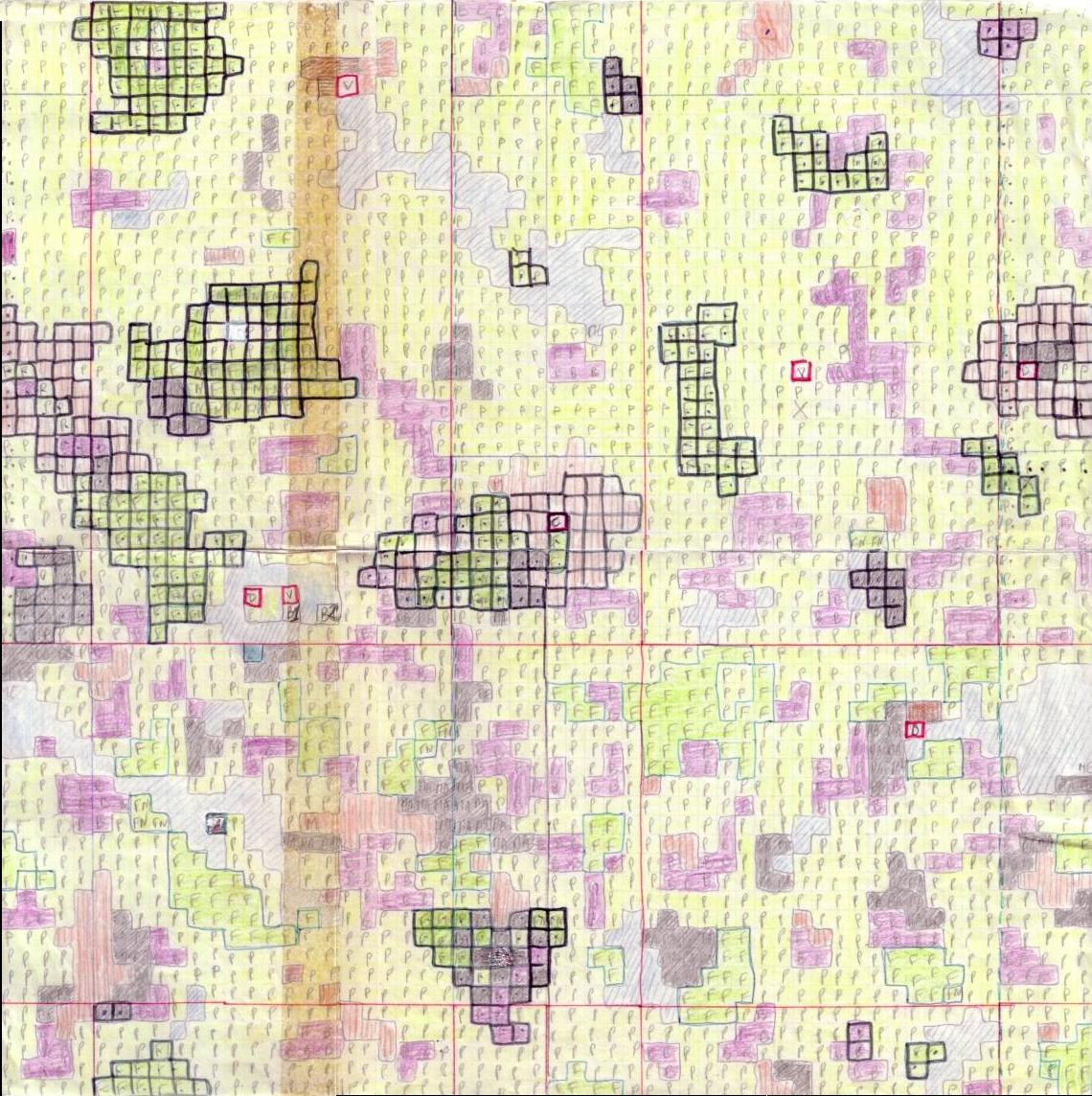

La plus grosse carte est celle du monde extérieur.

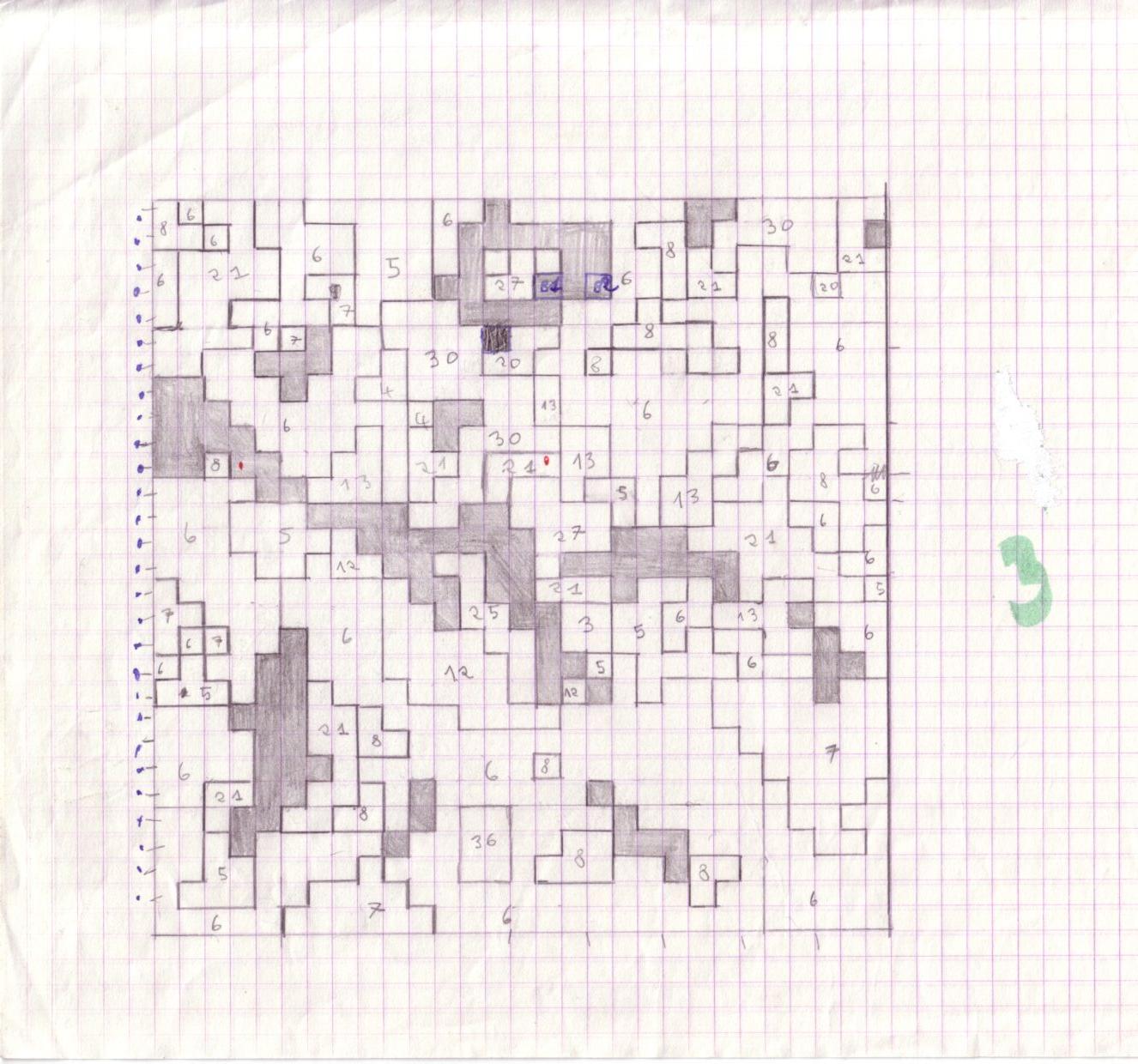

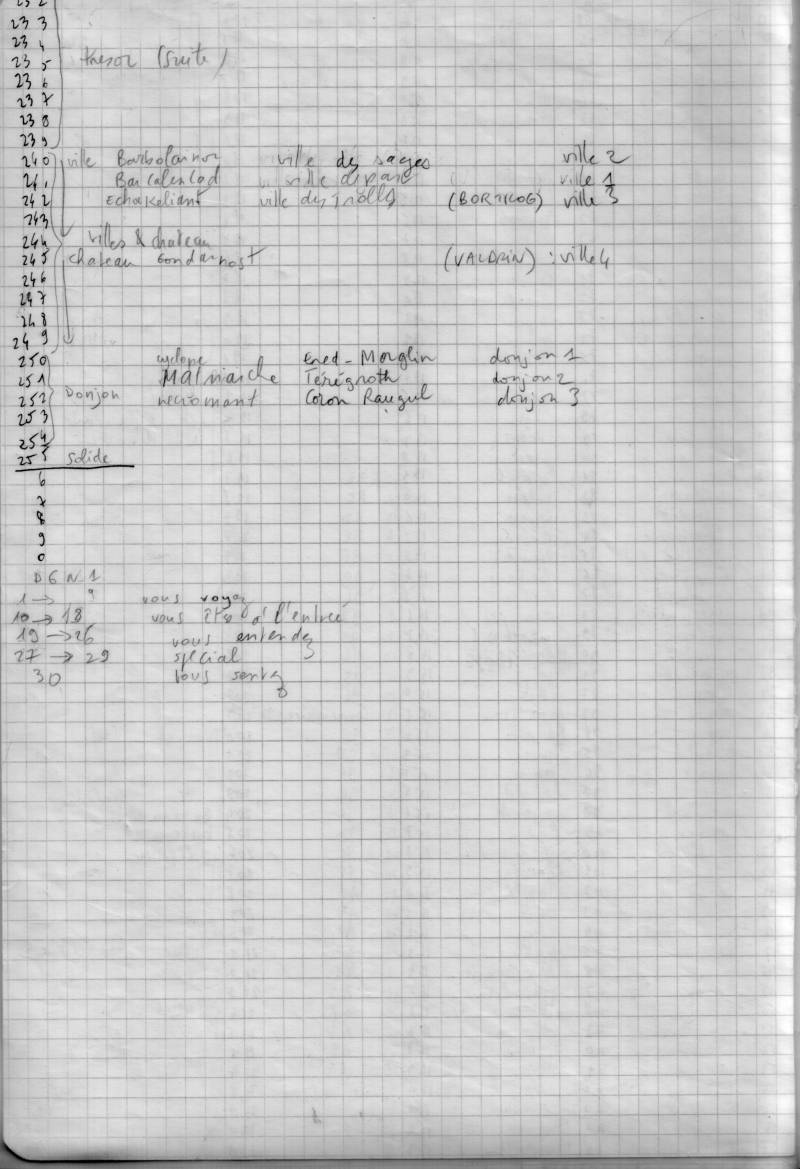

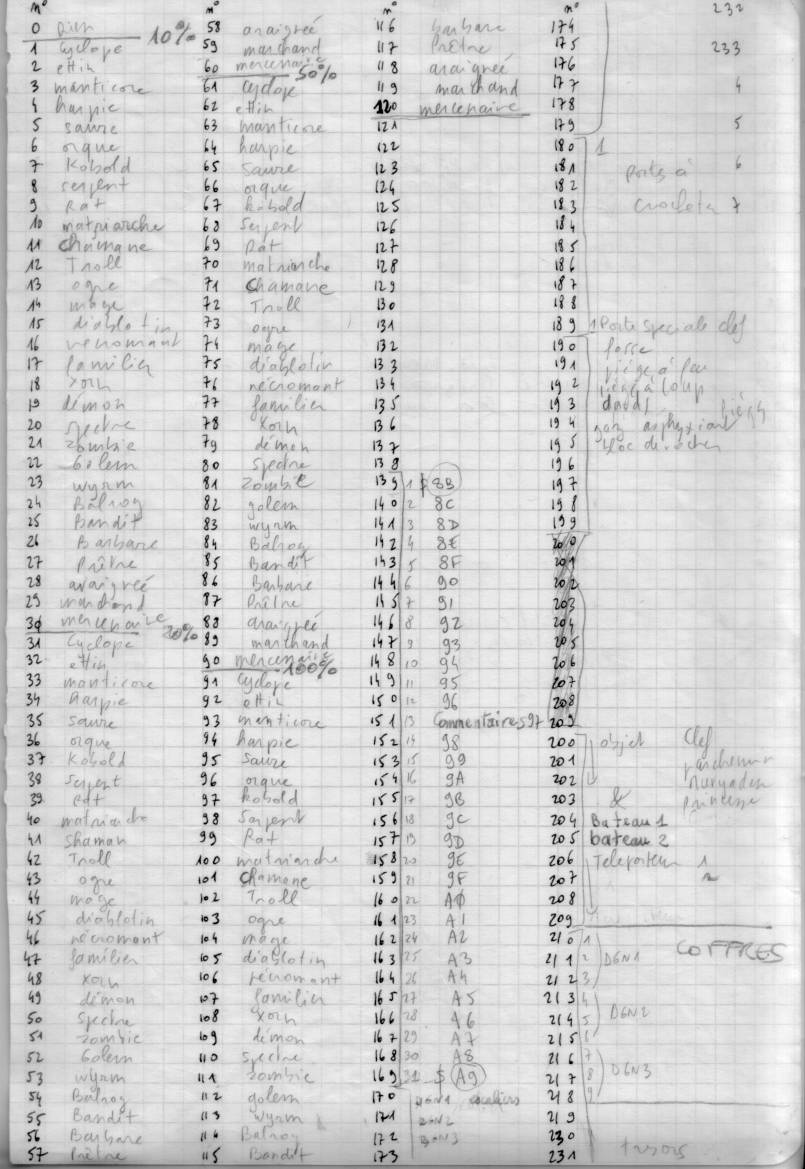

Pour toutes les cartes, y compris les donjons, il y a toujours un système de double cartes: la carte qui indique les sprites qu'il faudra afficher à l'écran et la carte qui contient les valeurs de chaque emplacement, par exemple qui donne pour une case le pourcentage de possibilité de tomber sur un monstre (4 pourcentages possible: 10%, 20%, 50% et 100%) ou le code d'un lieu. Cette deuxième carte sert par exemple à différencier 2 donjons. On utilise en effet le même sprite et il faut savoir quand le joueur demande à pénétrer dans le lieu s'il s'agit par exemple du donjon du Cyclope ou de la Matriarche.

Cette double carte se traduit par le double de boulot...

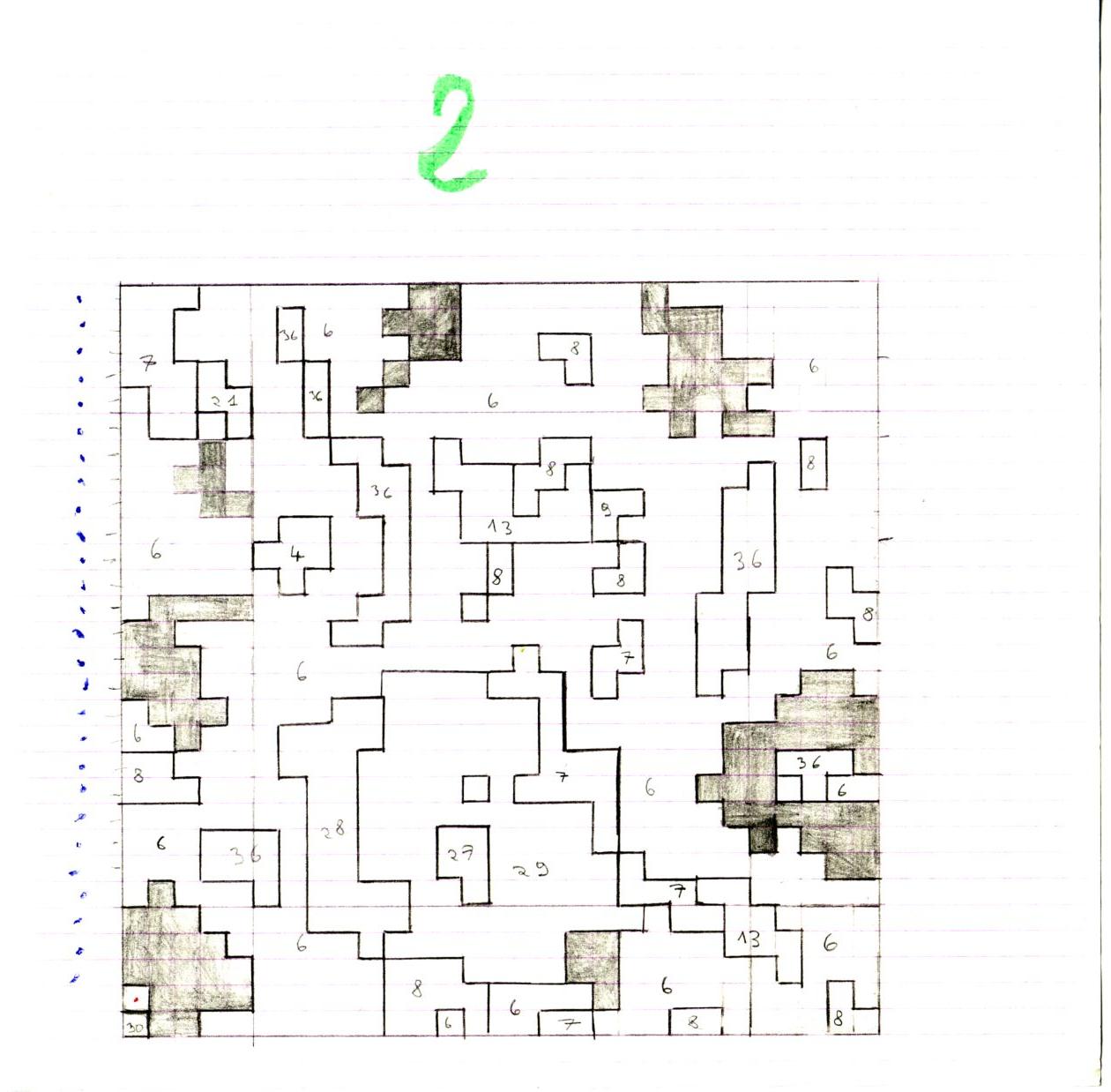

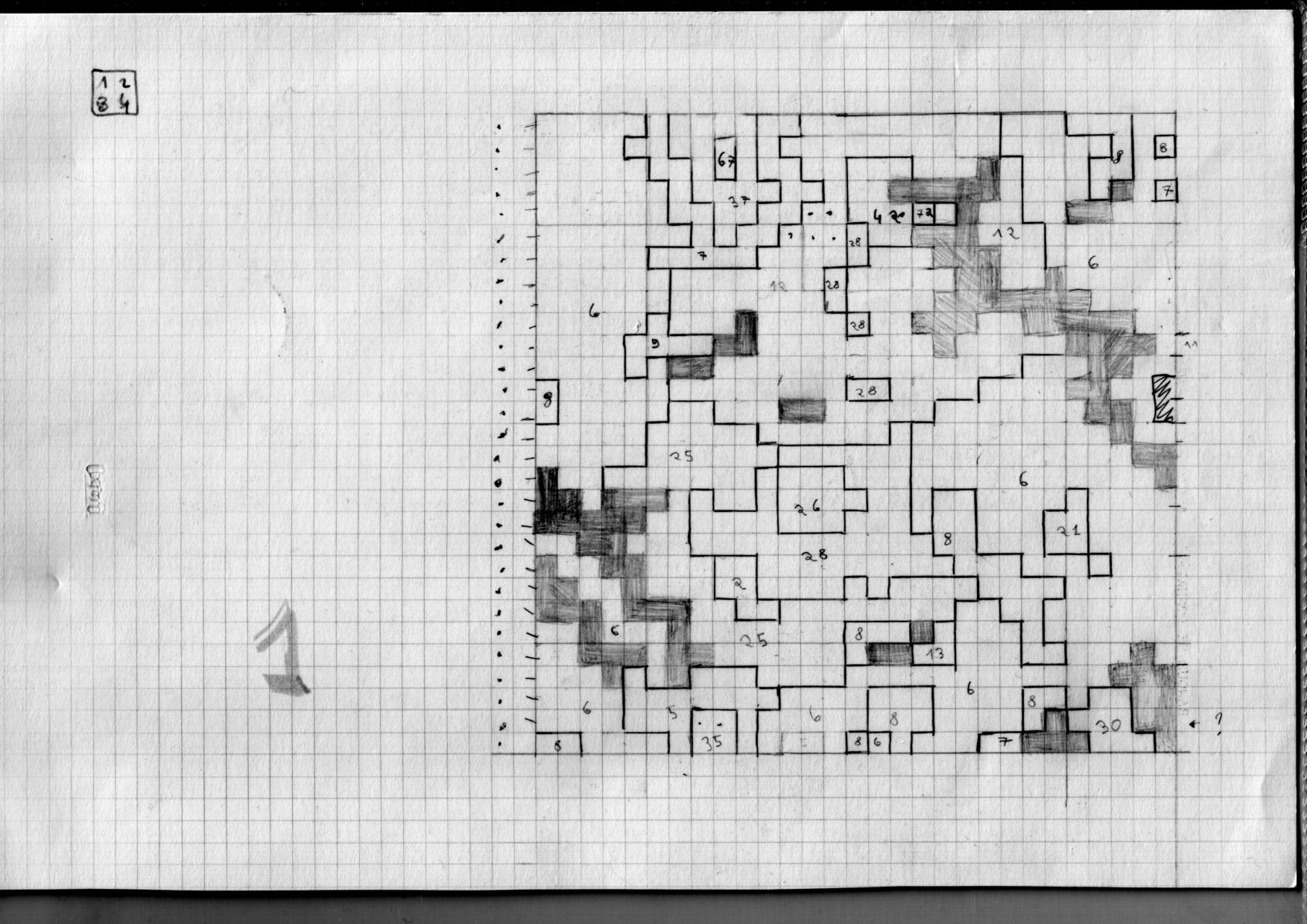

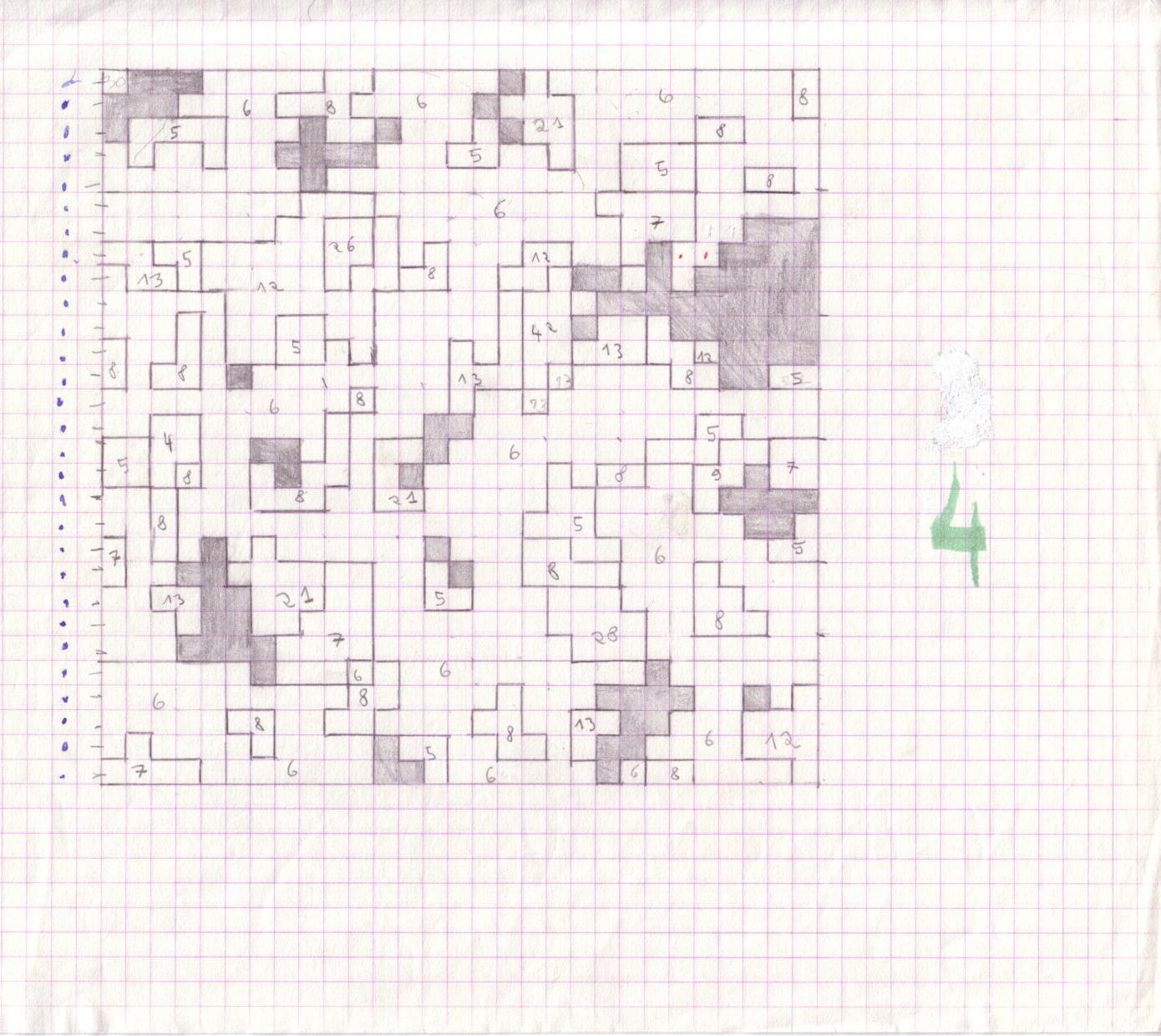

Extérieur:

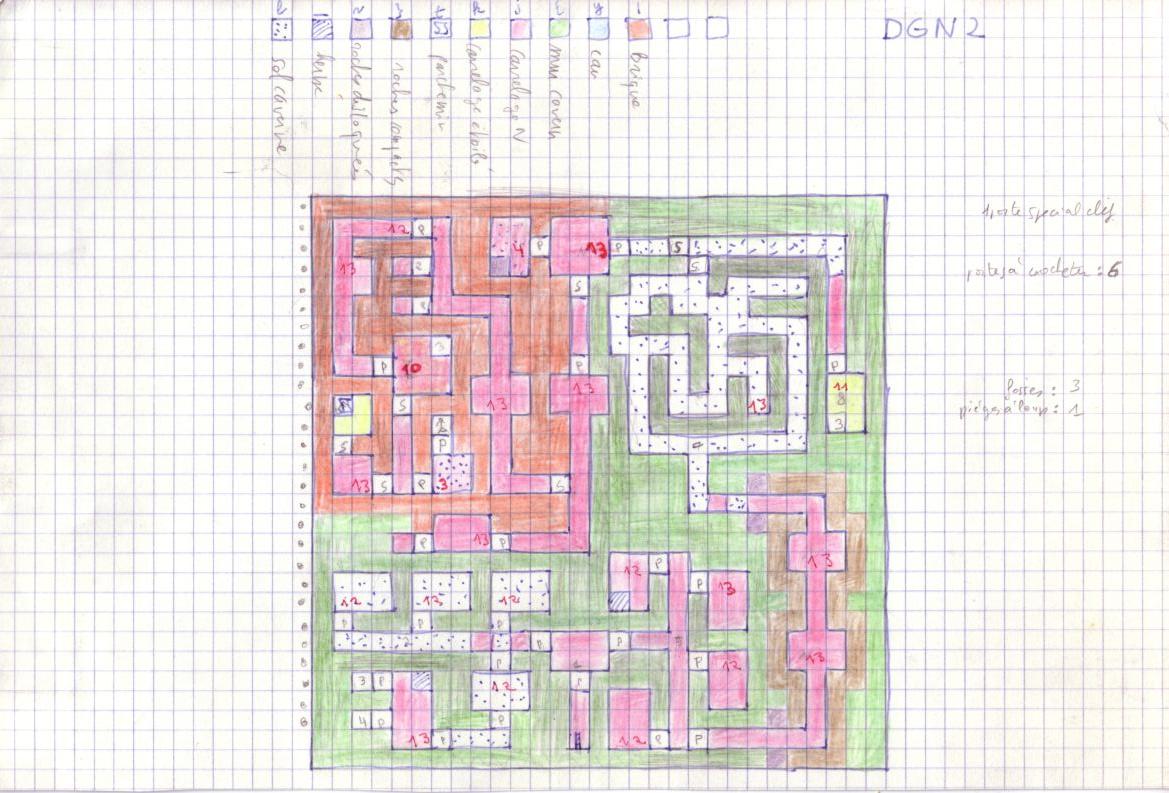

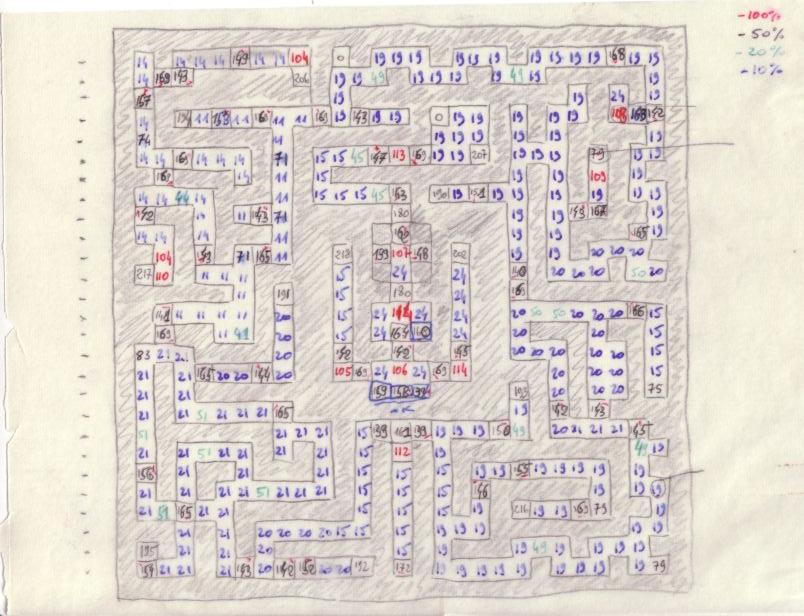

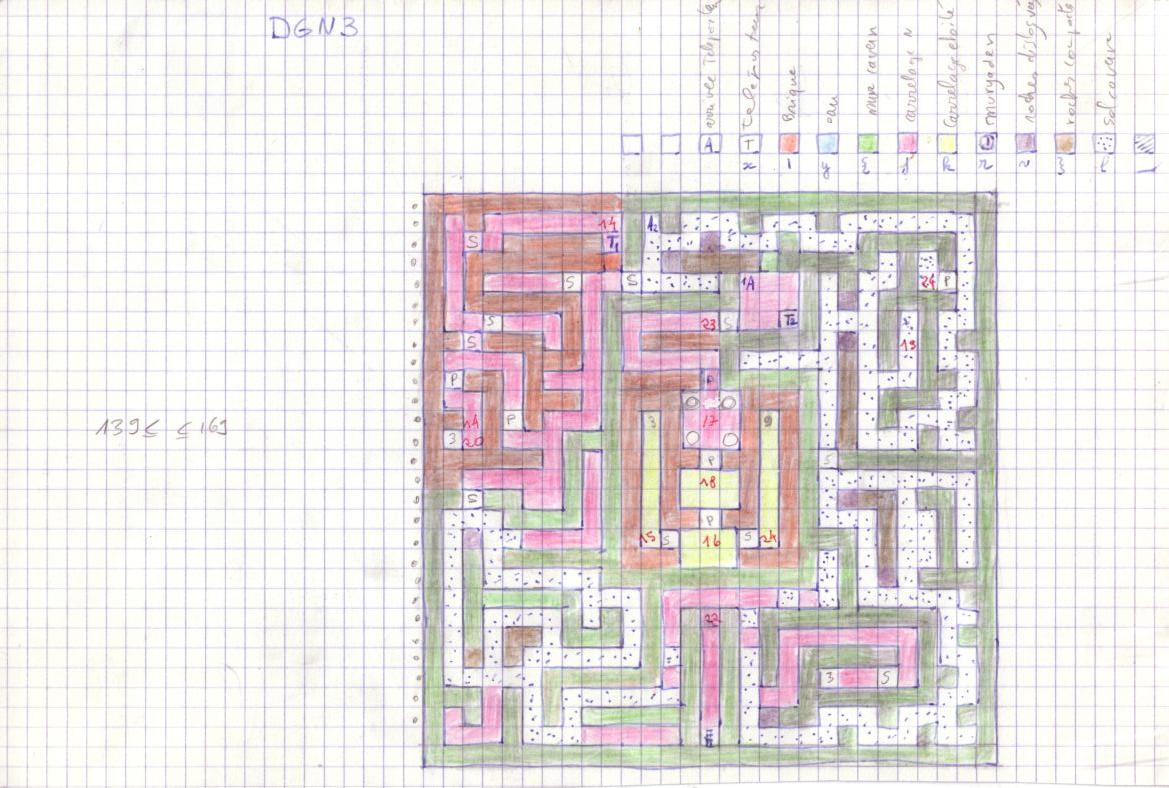

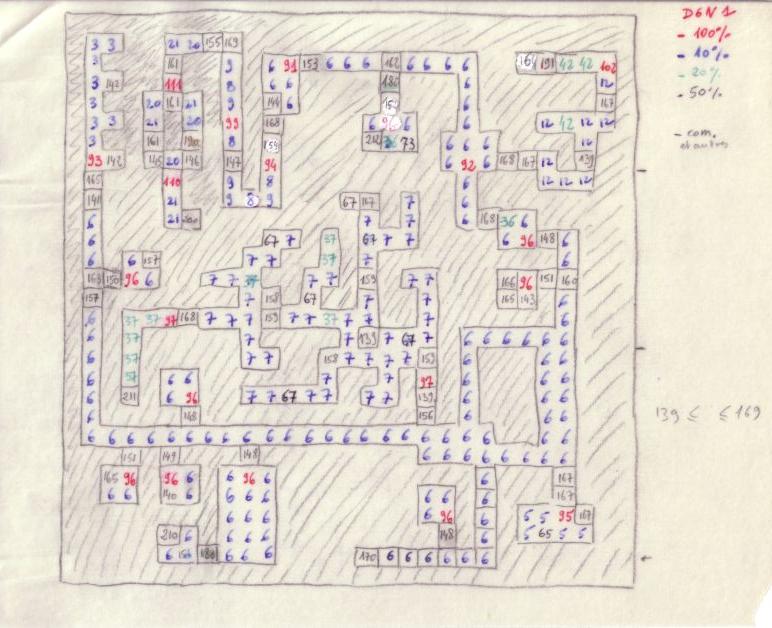

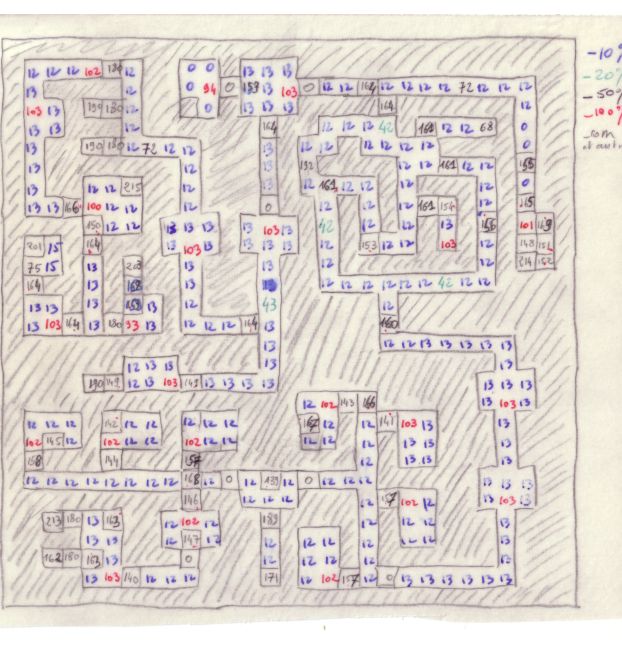

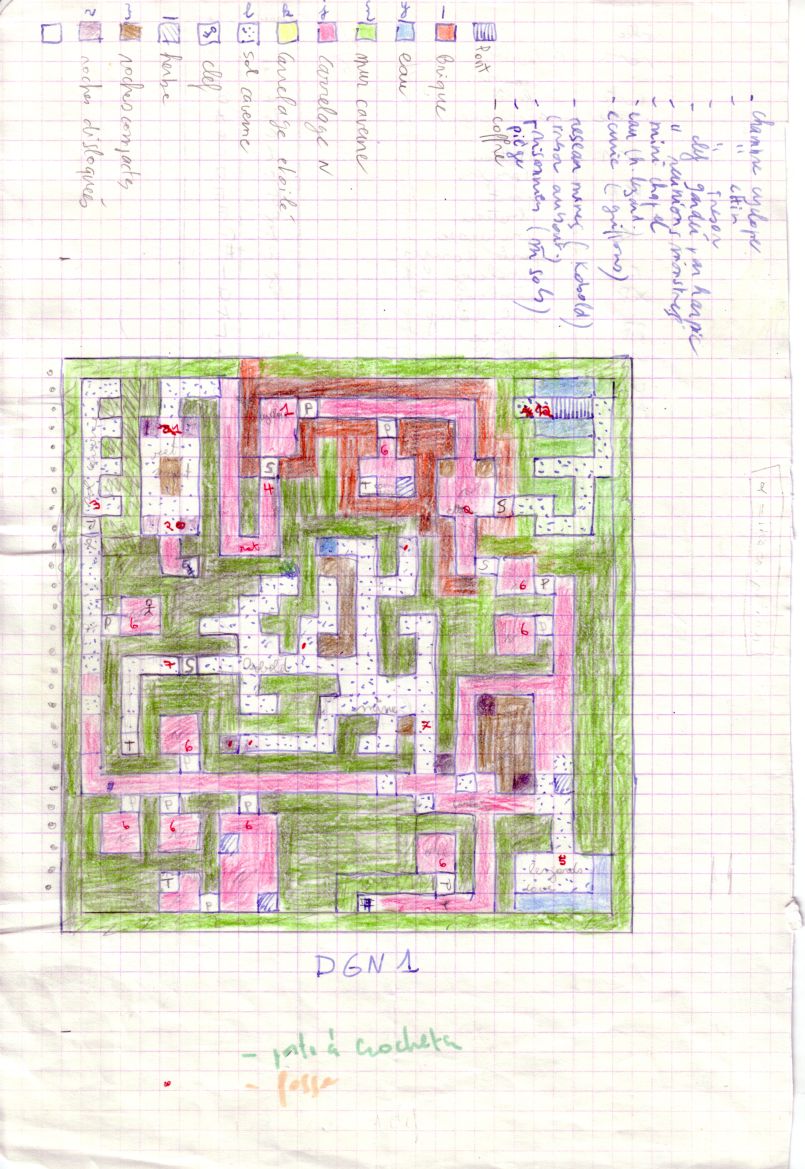

Les donjons (la carte de dessous est celle des sprites et le calque dessus sert aux valeurs):

BOZO: "Serait-il possible d'avoir (enfin!) les plans de MURYADEN I après plus
       de 2 ans après sa sortie?"

DCKD: "Pas de problèmes! Voici les maps filées aux testeurs".

                    >> ERED-MORGLIN (DONJON DU CYCLOPE) <<

         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX      LEGENDE:
         X XX    XXXXXXXXXXXXXXX\\\XX      -------
         X XXX XX X 1P        XX ZZ X
         X XX XX X XXXXPXXX XXX\\\ X
         X XX   X X XXXX XXX XXXXXX X     'P' = PORTE
         X X X X XOXXXX   XX XXX    X     'O' = PASSAGE SECRET
         X XX X X X XXXXC X   XXXX XX     'C' = COFFRE
         X X   X X XXXXXXXX   O X XX     '\' = EAU
         XPXXX XX X XXXXXXXXX XXX   XX     '+' = ENTRE/SORTIE DONJON
         X XXX XX   XX\ X XX XXXXXXXX     'X' = SOLIDE DIVERS
         X XXX 2XXXXXXXX X XX O XXXXX     'Z' = PONT
         X XXXXXXXX X X   XXXX P XXX     '1' = CYCLOPE
         X X XXXX XX X XXXXXXXXX XXX     '2' = CLEF
         X P XX   XX X X XXX P XXX
         X XXXXXXX X XX XX XXX X XXX
         X X   O         XX XXXXXX XXX
         X X XXXXX XXXX     X      XXX
         X X XXXXX XX      X XXX XXX
         X X X XXXXXX XX X X XXX XXX
         X XCX XX     X X X XXX XXX
         X XXXXPXXXXXXXXXXX X XXX XXX
         X                     XX XXX
         XXXPXPXXXPXXXXXXXX        XXX
         XX X X   XXXXXXXXXX XXX XXX
         XX X X   XXXXXXX X XXX XXX
         XXXXXXXX   XXXXXXX X X    \X
         XXXXXC X   XXXXXXXXPX X    \X
         XXXXX P   XXXX+      X\\\\\X
         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX

                   >> TEREGROTH (DONJON DE LA MATRIARCHE) <<

         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX       LEGENDE:
         X    P XX X   XXXXXXXXXXXXXX       -------
         X XXXX XX P      O        XX
         X X P XXX X   XXXXOXXXXXX XX       'P' = PORTE
         X XXX XXXXXXOXX    X    X XX       'O' = PASSAGE SECRET
         X XX P    XXX X X    XXXX XX       'C' = COFFRE
         X XXXXXXX XXX X XXXX     X XX       '+' = ENTREE/SORTIE DONJON
         X XX CXX XXX X    X XXX X XX       '1' = MATRIARCHE
         X P1 XX XXXPXX X X   X XPXX       '2' = PRINCESSE
         XXXX   X   X   X X X X X X X       '3' = PARCHEMIN
         X3 XOXXX   X   X X   X X X X       'X' = SOLIDE DIVERS
         X X X2XX XXX XX XXXXXXX XC X
         XOXX XPXX XXX XX         XXXX
         X X X X XXX XXXXX XXXXXXXXX
         X O P X   O XXXXX XXXXXXXXX
         XXXXXXXXXXXXX XXXXX       XXX
         XXXXXX   XXXX XXXXXXXXXXX XXX
         XXXX P   P    XXXXXXXXXX   XX
         XXXXXXXXXXXXXXX P XXXXX   XX
         X   X   X   XXX X P XXX XXX
         X   X   X   XXX X X XXX XXX
         XPXXXPXXXPXXXXXXXX X XXX XXX
         X          P   P   XXXXX   XX
         XXXXXXXXXPXX   XXX P XX   XX
         XXCP XX   XXPXXXX X XXX XXX
         XXXX XX   XX X X X XXX XXX
         XX P XXXPXXX X X XXXXXX XXX
         XXXX P   XXX+X P P      XXX
         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX

                    >> CORON RAUGUL (DONJON DE BELTRIK) <<

         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX       LEGENDE:
         X X       X X   X   X       X       -------
         X O XXXXXTX   X   X   XXXXX X
         X XXXXXXXXX XXXXXXXXXXX X X X       'P' = PORTE
         X X    O O    X   X X X P X       'O' = PASSAGE SECRET
         X XXXXXX XXXXXXX   X X XXXX X       'C' = COFFRE
         X O   X X     O TX   X X X       '+' = ENTREE/SORTIE DONJON
         XXOXXX X X XXXXXXXXX X X X XX       'X' = SOLIDE DIVERS
         X    XXX X     X     X X X X       '1' = GOLEM
         XPXX X   XXXXXPXXXXX X   XX X       '2' = FAMILIER
         X X XXX XXXXX2XXXXX X XXX X       '3' = NECROMANT
         XX XPX   XXCX   X4XX X X   XX       '4' = MURYADEN
         XC X   XXXX XX XX XX X   X X       'T' = TELEPORTEUR
         XXXXXX X XX XXPXX XX XXXXXXXX
         XX     X XX X   X XX        X
         XXOXX X XX X   X XX XXX XX X
         X   XXXX XX XXPXX XX   X X X
         X X      XX O 3 O XXXX X X X
         X X XXXXXXXXX   XXXX X X X X
         X X      XXXXXXXXXXX X X XXXX
         X XXXXXX   X         X     XX
         X X    X X X X1X XXXXXXXXX X
         X X XX XXX X X X         X XX
         X X X      X X X X XXXXX X X
         X     XXXXXX X X X XC O XX X
         XXX X X      X X   XXXXXXX X
         X X X X XXXXXX X XXX   X   XX
         X   X        X+X     X   X X
         XXXXXXXXXXXXXXXXXXXXXXXXXXXXX

Plutôt que de repartir sur une présentation à la Wizardry (en fil de fer), j'ai préféré une version "à la Ultima" avec des sprites.
N'ayant pas de disposition naturelle pour le dessin, j'ai tout simplement booté Ultima III et ai recopié manuellement les sprites sur l'écran (je n'avais ni les connaissances, ni l'envie de me plonger dans les méandres de ce jeu pour comprendre où se trouvaient le fichier des datas de sprites et savoir comment les données étaient encodées).
En plus des sprites repompés, j'ai essayé d'en créer certains de toutes pièces avec plus ou moins de bonheur.

Voici donc le résultat du "recopiage". En plus sur chaque ligne de sprite, j'avais calculé manuellement la valeur de l'octet à saisir sur l'Apple II! (Un sprite faisant 2 octets de large et 16 de haut).

Exemple de codification manuelle:

Au final, en ne gardant que ce qui m'intéressait, voici la liste:

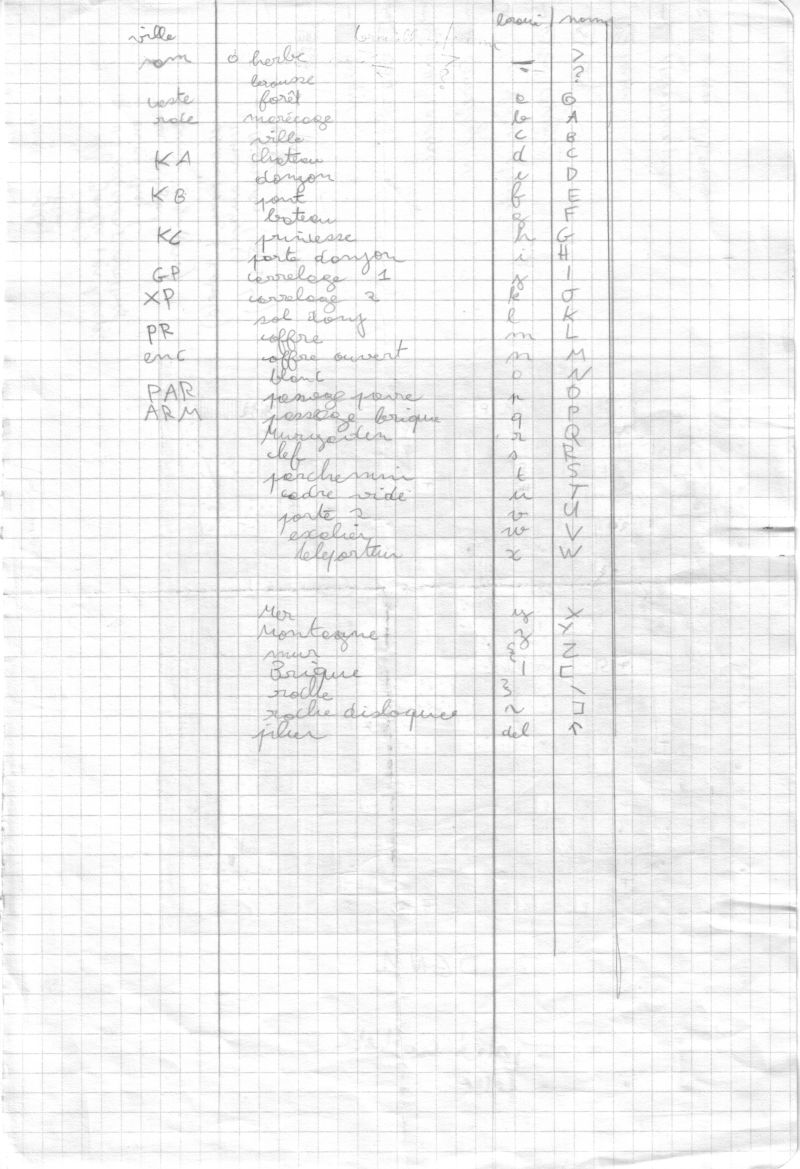

Liste des sprites (certains sprites sont fixes, d'autres ont 2 positions/mouvements ou 3) et caractéristiques du bestiaire:

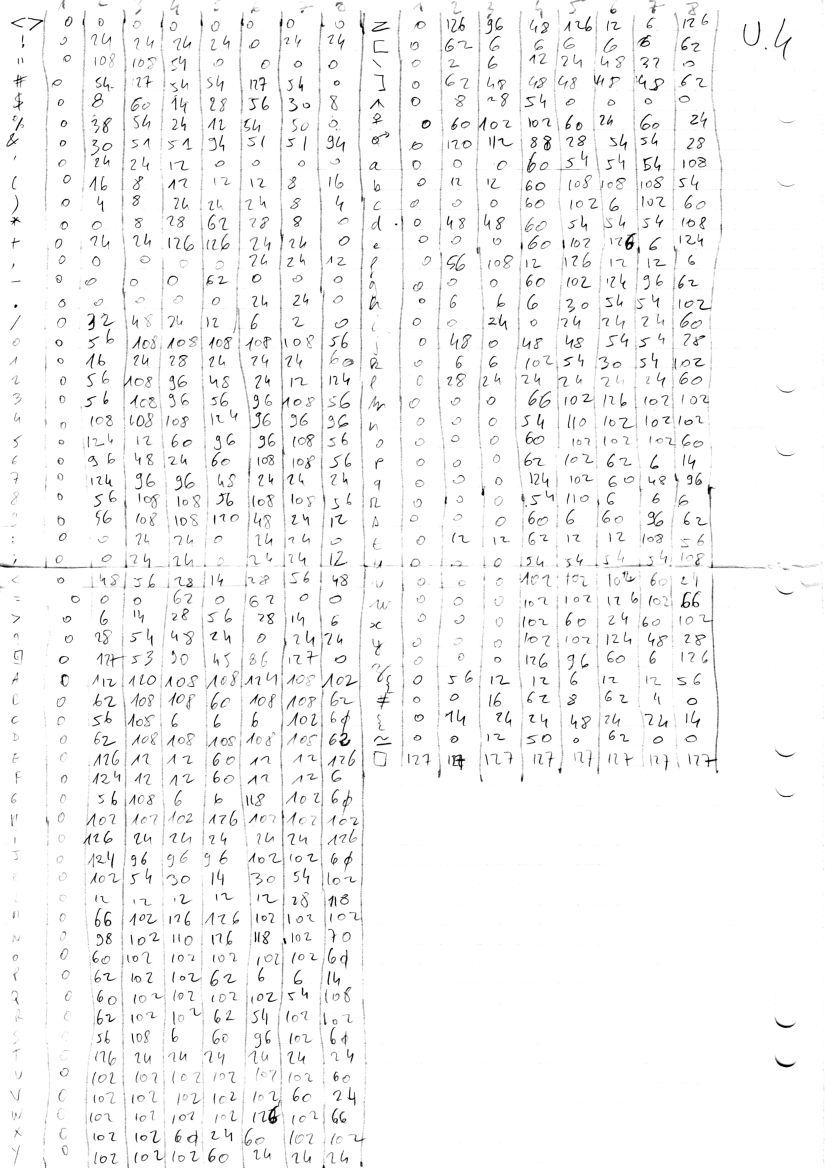

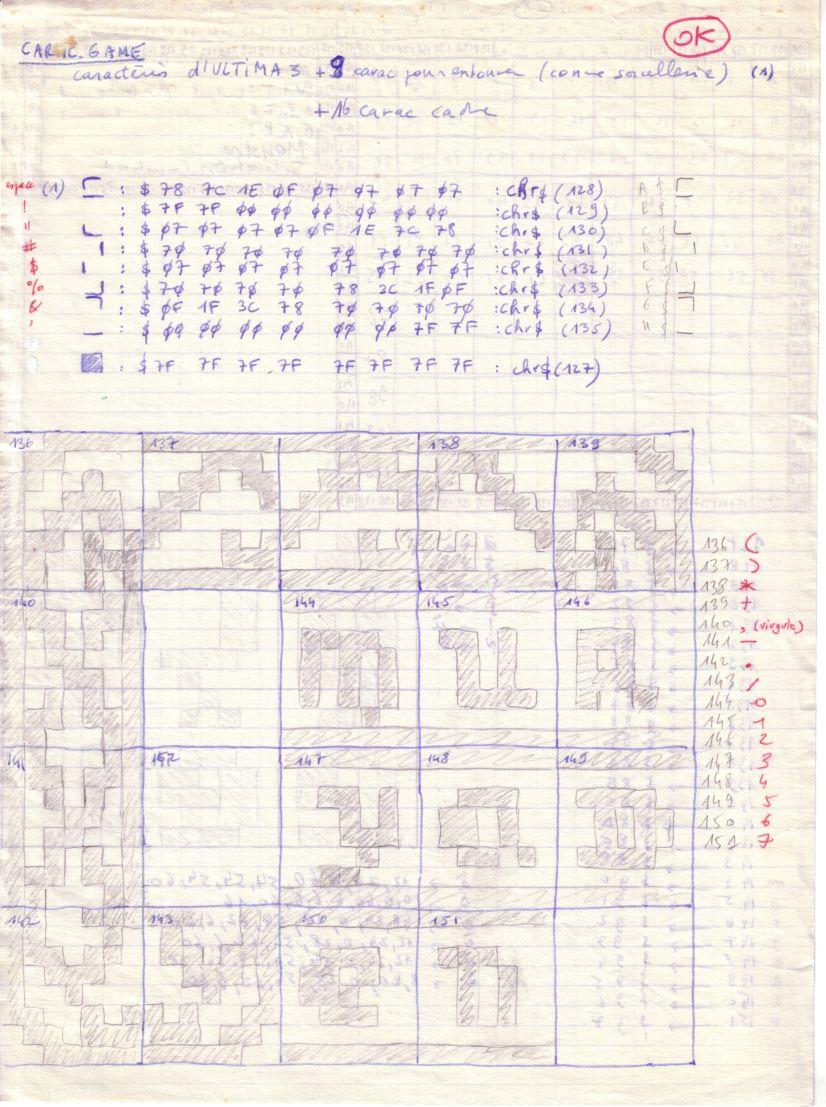

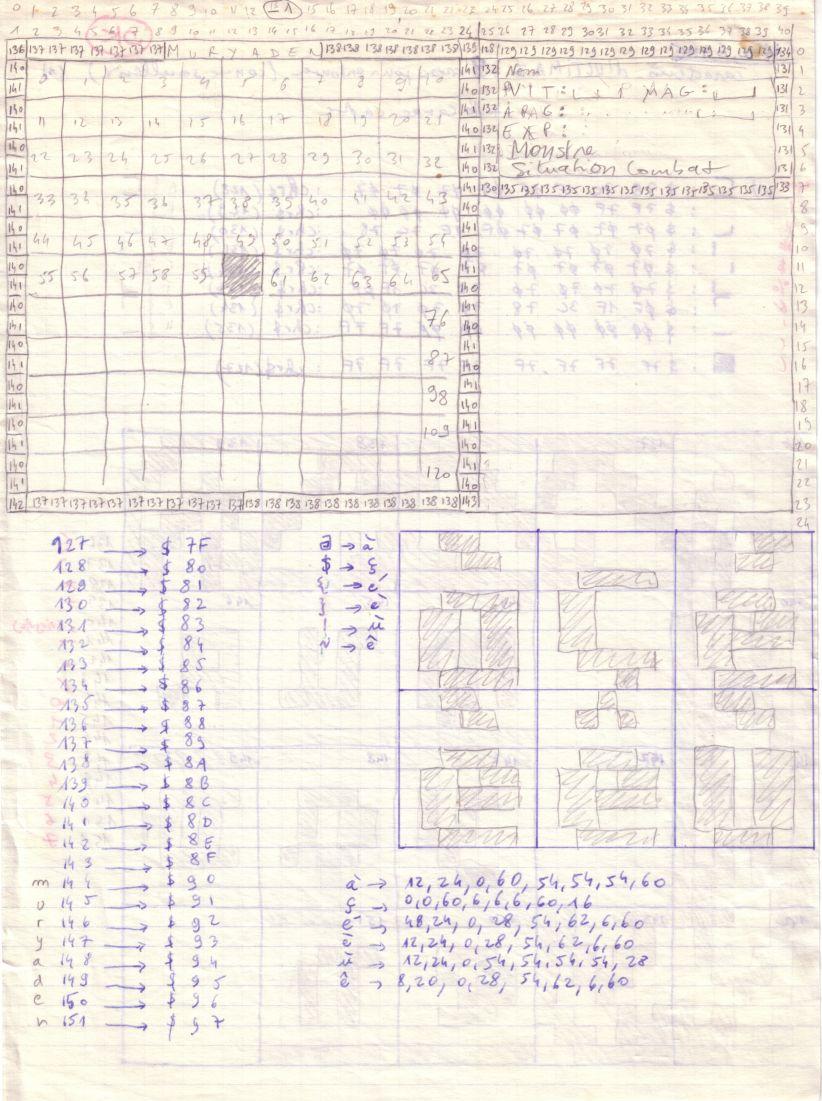

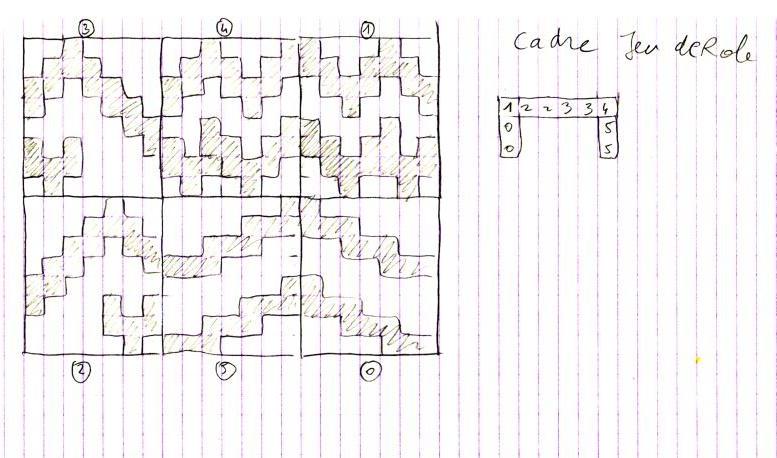

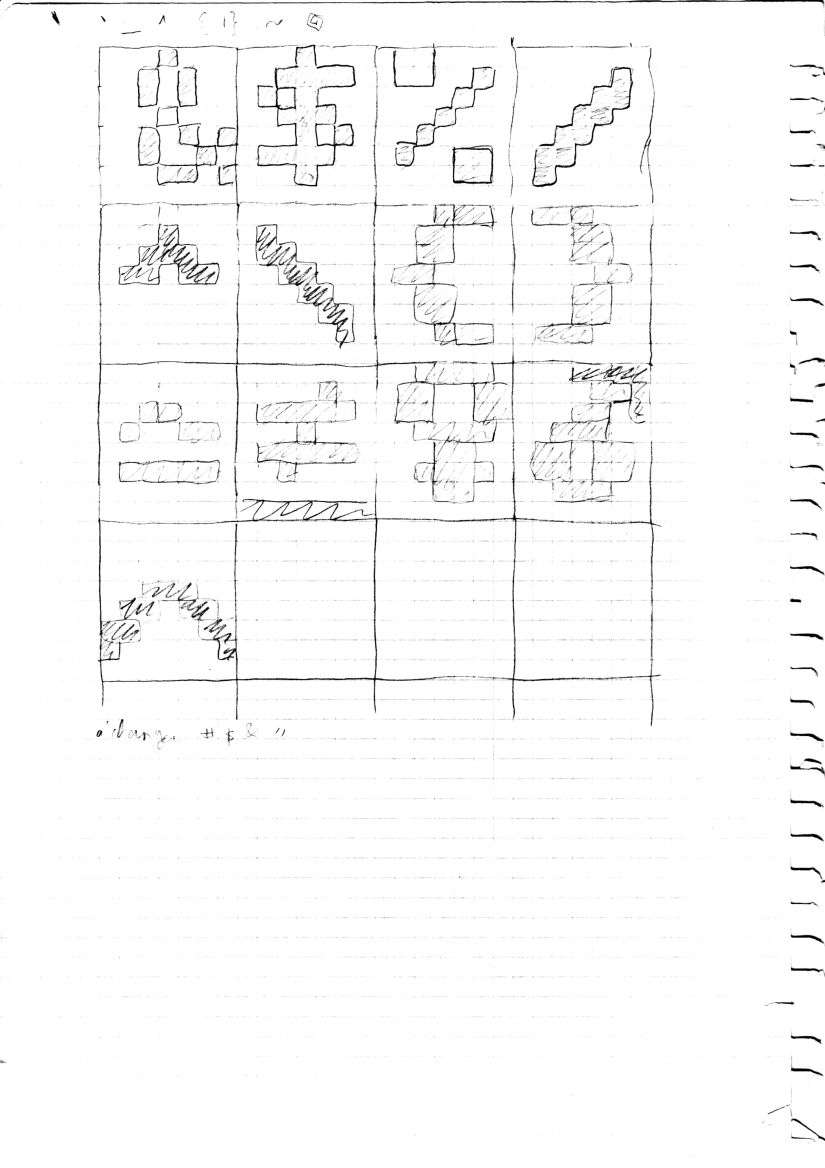

Une partie du jeu de caractères fut aussi repiquée sur Ultima et les caractères manquants (accentués, spéciaux comme ceux du cadre de jeu, ...) créés et codés à la main:
